前言

  本设计为本人的本科毕设,此文用于记录分享。相关设计指标如下:

  1. 设计主控电路及合适的底部运动结构;设计箱体的整体结构。
  2. 设计符合航空托运标准的USB接口的充电结构及电源电路的设计,并能够提供在0.5m/s的运行速度下3小时的续航。
  3. 设计跟随模块选择合适的跟随识别方案,要求能够设置保持跟随距离分别在50cm、100cm、200cm并且预设跟随值与实际测量距离值误差不高于15%。
  4. 选择合适的控制方法进行运动结构的驱动设计,要求设计时速可以达到0.15m/s~0.5m/s。
  5. 设计避障模块,可识别200cm内的障碍物,精度±2cm。
  6. 设计语音播报模块,当用户与行李箱距离超过300cm或超出30s无识别时发出红色LED灯并有声音警报声。
  7. 上位机/APP终端:

  最终所有设计任务均已实现。

MaixCam

  MaixCam是sipeed于24年推出的一款嵌入式智能摄像头,具有强大的AI计算能力,本设计与AI相关的功能都运行在此平台上。
  MaixCam支持两种开发方式:MaixVision与MaixCDK,前者使用python方便快捷,后者使用C/C++效率高(事实上使用python一般也都是cpython,即底层轮子为C编译出来的库,效率也可以达到很高)。使用CDK的话主要参考下列几篇文章:

  1. 环境搭建与编译测试
  2. 点灯测试
  3. LVGL的使用

    视觉追踪

      经调研后,发现有两种方法能实现对特定目标(如人体)的识别与追踪:目标检测算法+deepsort或者自学习追踪算法,本次设计使用的后者。
      官方Git地址,在MaixCam中,官方已经移植完成,我们直接使用即可

    目标测距

       使用单目测距  其中D是目标到摄像机的距离, F是摄像机焦距(焦距需要自己进行标定获取), W是目标的宽度或者高度(行人检测一般以人的身高为基准), P是指目标在图像中所占据的像素,参考文章。实现上极为简单,对应精度也很有限,如有精度、稳定性要求还是应该使用双目测距、激光雷达或者TOF。
    1
    2
    3
    4
    5
    6
    7
    8
    # 首先基于实际测量数据计算出K值,再在后续中调用K值计算距离即可,简单的等比例计算
    def caculate_k(width, distance):
    return width * distance

    def caculate_distance(width, k):
    return k / width

    k = caculate_k(46, 120) # 46个像素点对应120cm

    控制

      小车电机控制使用经典的stm32c8t6即可实现。

    PID

      电机转速控制使用增量式PID,转向环使用位置式PD,距离环使用位置式PID
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    int Motor_PID1(int input_speed,int setspeed)                         //增量式PID,PI用于速度闭环控制
    {
    static double pwmout=0,last_error=0,last_last_error=0,dpwmout= 0;
    float a=0.7;

    float error =setspeed - input_speed; // 误差

    error = (1-a)*error + a*last_error; // 使得波形更加平滑,滤除高频干扰,防止速度突变

    float d_error=error-last_error;
    float dd_error = -2*last_error+error+last_last_error;

    pwmout+=PID1.KP*d_error + PID1.KI*error + PID1.KD*dd_error; // 输出pwm信号

    last_last_error=last_error;
    last_error = error;

    if(pwmout > 100) pwmout = 100;
    else if(pwmout < -100) pwmout = -100;

    return pwmout;
    }

    int Turn_PID(int input,int target) //位置式PD,用于速度闭环控制
    {
    static double pwmout=0, last_error=0;
    float a=0.7;

    double error =target - input; // 误差

    // error = (1-a)*error + a*last_error; // 使得波形更加平滑,滤除高频干扰,防止速度突变

    double d_error=error-last_error;

    pwmout = PID_Turn.KP*error + PID_Turn.KD*d_error; // 输出pwm信号

    last_error = error;

    if(pwmout > 5) pwmout = 5;
    else if(pwmout < -5) pwmout = -5;

    return (int)round(pwmout);
    }

    int Dis_PID(int input,int target) //位置式PID,用于距离闭环控制
    {
    static double pwmout=0, last_error=0, integral_sum=0;
    float a=0.7;

    float error =target - input; // 误差

    error = (1-a)*error + a*last_error; // 使得波形更加平滑,滤除高频干扰,防止速度突变

    float d_error=error-last_error;
    integral_sum += error;

    if (integral_sum > 2)
    {
    integral_sum = 2;
    }
    else if (integral_sum < -2)
    {
    integral_sum = -2;
    }

    pwmout = PID_Dis.KP*error + PID_Dis.KI*integral_sum + PID_Dis.KD*d_error; // 输出pwm信号

    last_error = error;

    if(pwmout > 10) pwmout = 10;
    else if(pwmout < -10) pwmout = -10;

    if(pwmout>=-1 && pwmout<=1) pwmout = 0;

    return (int)round(pwmout);
    }

    硬件

      在本次设计中,需绘制PCB,电路简单,但为了布线方便仍使用四层板设计。
    开关电源部分有两个要点:
  • 通畅,即电流的路径
  • 防干扰
    在整体上,还要打地孔

硬件选型:

  • 三串充电模块:ip2326
  • 锂电池保护板:CM1033DS
  • 电机控制芯片:TB6612
  • 降压稳压芯片:AMS1117,MP2225

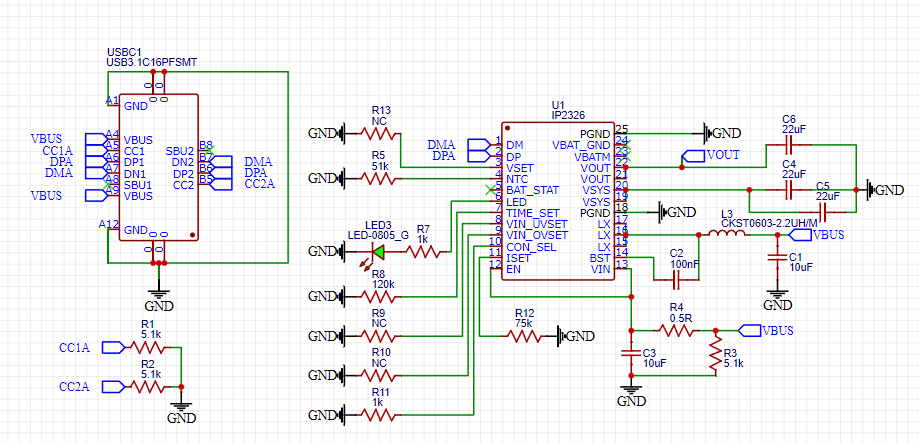

    IP2306

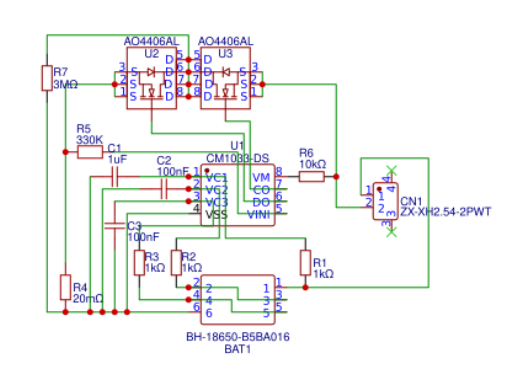

    CM1033DS
    参考文章:
  1. 三串锂电池充放电电路
  2. 18650三串保护板

    3D打印

      摄像头支架模型
