前期准备

  • 面包板
  • esp32S3核心板
  • FPC转接板
  • 一块屏幕
  • 带数据传输的Type-c线

笔者使用的屏幕是P169H002,像素为240*320,其驱动IC为ST7789V，触摸IC为CST816D，主控型号为ESP32S3-N16R8，采用vscode+esp-idf的方式进行软件开发。本文章也是基于此撰写。

资料查取网站：
乐鑫组件库、乐鑫IoT官方文档、乐鑫开源代码库

硬件手册勘察

根据屏幕的技术手册，确定其用的是四线SPI模式0，颜色深度为16bit，命令位数为8bit。
触控IC则支持最高400khz的工作频率，支持内部上拉

管脚配置

注意不要使用strapping引脚，上电时候此类引脚的电平状态会决定芯片的启动模式。

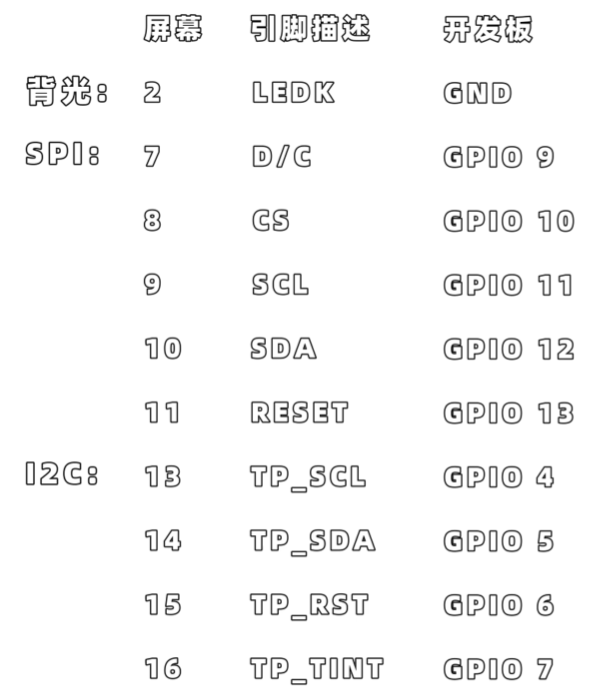

参考引脚选择

驱动配置

在乐鑫组件库中搜索lcd驱动,笔者使用esp_lcd_ili9341,下载源代码后，在其头文件中检查其默认配置

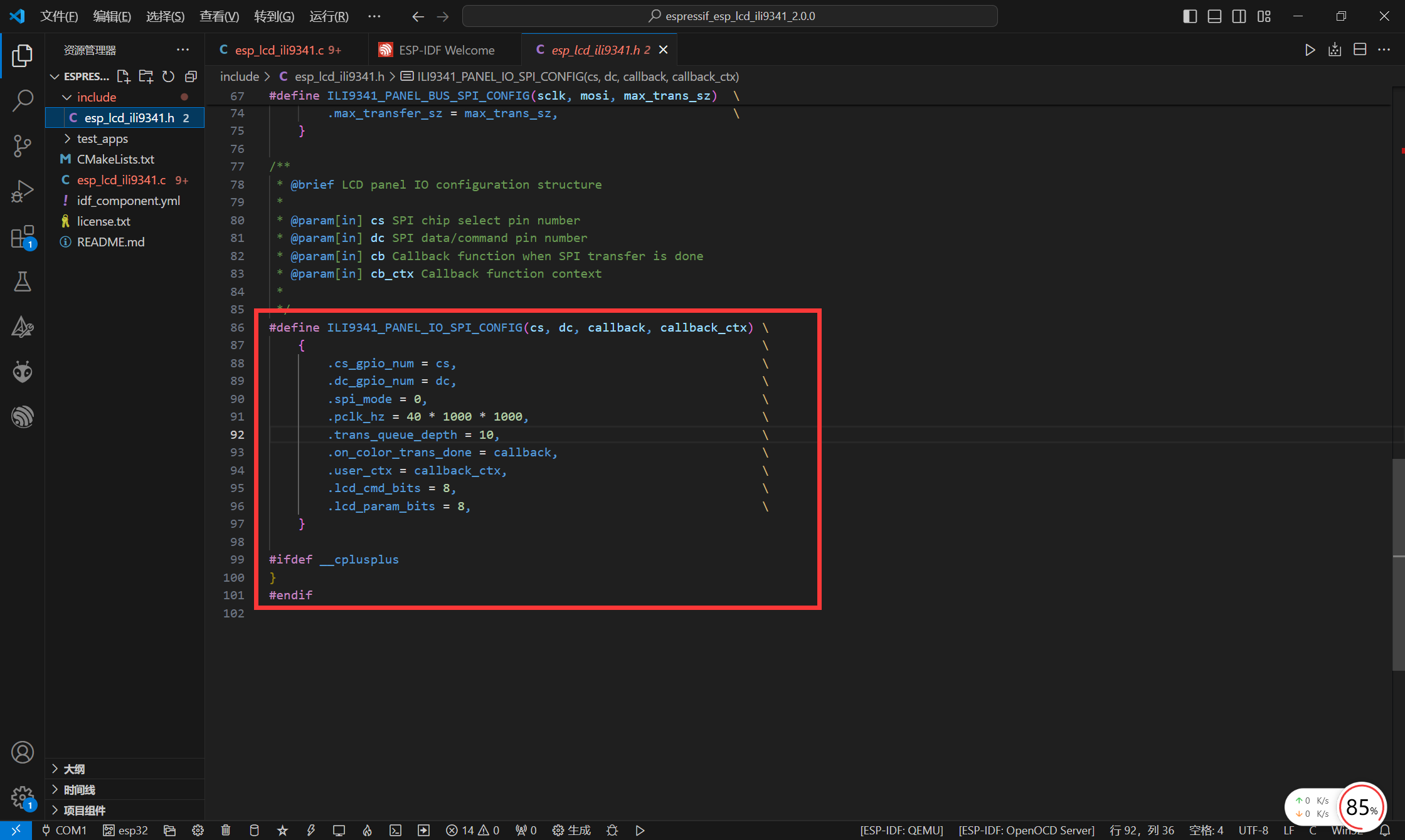

检查组件配置

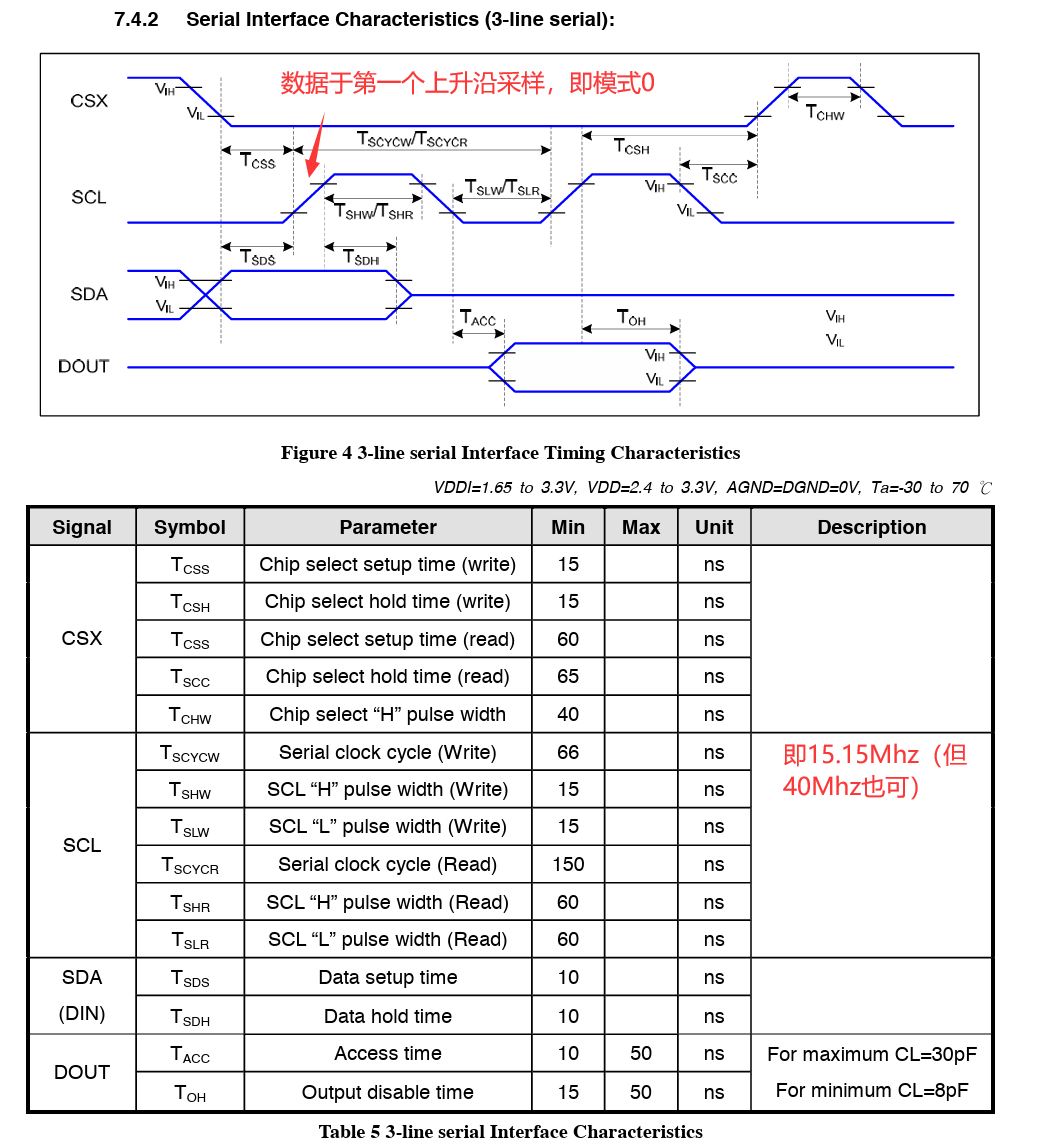

查阅手册相关参数
再继续查看乐鑫组件库lcd的命令配置和芯片的是否一致，组件库路径为ESP_IDF\esp-idf\components

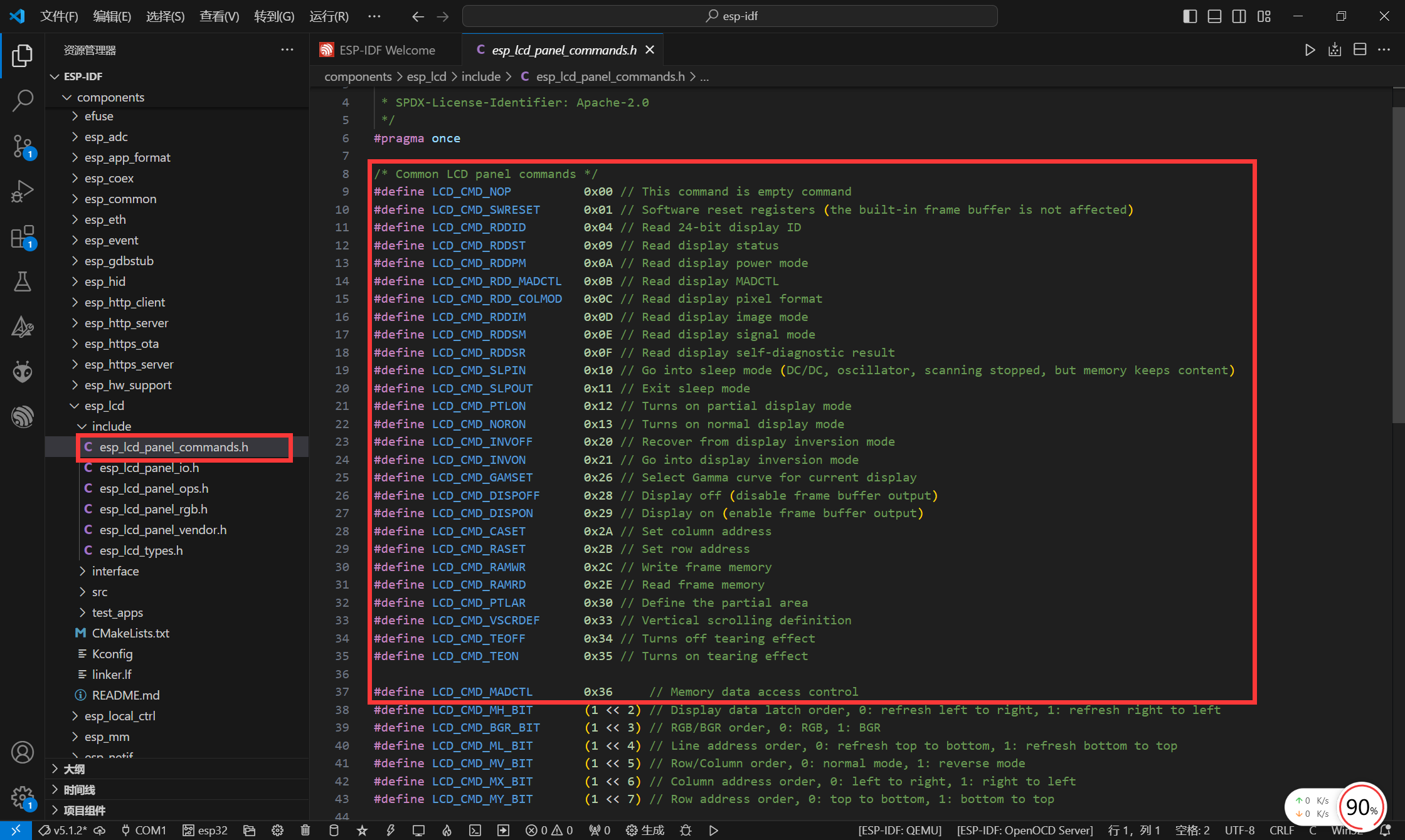

乐鑫组件库lcd
总结：直接使用默认参数即可

配置工程

经过前期的准备，我们确认了所使用的管脚，驱动的兼容性后就可以正式开始了。

新建工程

我们并不需要从头开始配置一个工程文件，乐鑫已经为我们准备了，位于ESP_IDF\esp-idf\examples\get-started\sample_project，同时里面还有很多有用的例程，比如lcd，我们后续会提到。

  • idf_component.yml:存放于main文件夹中，记录了工程所依赖的库，编译时会根据此配置库

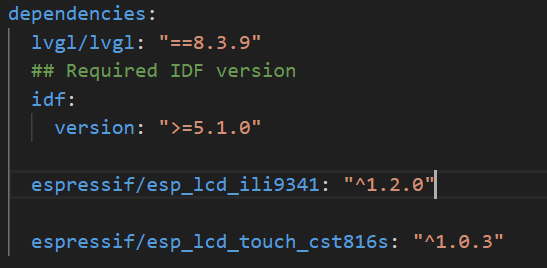

    本次工程所用到的库

    照猫画虎

    ESP_IDF\esp-idf\examples\peripherals\lcd\spi_lcd_touch即是乐鑫官方带有触控的lcd例程，我们可参考此例程建立自己的工程。
  • 头文件（VScode会错误地提示头文件未找到：ctrl+shift+p使用add vscode configuration floder命令可修复）
  • 全局静态变量TAG
  • 配置管脚宏定义
  • 使用结构体初始化SPI（可使用esp_lcd_ili9341驱动头文件定义的宏）
  • 创建LCD屏幕的IO句柄（handle），并配置lvgl的回调函数
  • 创建LVGL的结构体配置和定义显示驱动的参数
  • 将LCD屏幕连接到SPI总线
  • 配置屏幕驱动：创建LCD屏的句柄，使得应用程序能够利用LCD的通用API操作LCD设备，创建LCD屏幕的初始化数组，
  • 配置触控驱动：我们参考官方示例即可，步骤和LCD屏幕差不多
  • 初始化LVGL图形库：初始化堆内存作为显存，为LVGL注册显示驱动、触屏驱动
  • 初始化LVGL定时器
  • 创建LVGL任务（推荐为LVGL单独创建任务）

CMakeLists

修改main文件夹中的CMakeLists.txt为：

1
2
3
4
5
#Add sources from ui directory
file(GLOB_RECURSE SRC_UI ${CMAKE_SOURCE_DIR} "ui/*.c")

idf_component_register(SRCS "main.c" ${SRC_UI}
                    INCLUDE_DIRS "." "ui")

  1. file(GLOB_RECURSE SRC_UI ${CMAKE_SOURCE_DIR} “ui/*.c”):

这行代码使用 CMake 的 file 命令，通过 GLOB_RECURSE 模式来查找指定目录下的所有以 .c 结尾的文件，并将它们保存在名为 SRC_UI 的变量中。
${CMAKE_SOURCE_DIR} 是指 CMakeLists.txt 文件所在的根目录，这里是用于指定搜索的起始目录。
“ui/*.c” 是要匹配的文件路径模式，这里表示在 ui/ 目录下寻找所有的 .c 文件。

2.idf_component_register(SRCS “main.c” ${SRC_UI} INCLUDE_DIRS “.” “ui”):

idf_component_register 是 ESP-IDF 提供的一个宏，用于注册一个组件（component）。
SRCS “main.c” ${SRC_UI} 指定了这个组件包含的源文件，其中 “main.c” 是主文件，${SRC_UI} 包含了通过上面的 file 命令找到的所有 UI 相关的源文件。
INCLUDE_DIRS “.” “ui” 指定了这个组件的头文件搜索路径，其中 . 表示当前目录，ui 表示 ui/ 目录下的头文件路径。

配置Ui界面

SquareLine_Studio简述

我们选用SquareLine_Studio作为编辑Ui所用的软件，它是LVGL官方推出的可视化Ui编辑软件，所见即所得。
它唯一不好的是近年商业化程度加深，商用需要购买License，个人免费版本有最大5个屏幕界面，50个组件的限制。

建立Ui工程

新建一个工程，框架选用Idf,在其中的，修改颜色深度为16bit-swap。如需添加图片、中文字体，需将相关文件添加到你的工程文件夹下的assets中。
在此推荐一个字体网站，个人喜欢香萃刻宋

将ui导入工程文件

在main中创建ui文件夹，SquareLine_Studio只导出ui，记得包含头文件”ui/ui.h”,在任务中运行ui_init即可运行ui界面。

关于触摸事件回调函数

时间显示

同样使用回调函数。初始化：

1
2
3
4
void ui_timer_init()
{
    lv_timer_t *timer_clock = lv_timer_create(ui_clock_update, 1000, NULL);
}

刷新时间的回调函数：

GIF的播放

  • 配置工程文件
  • 压缩GIF
  • 将GIF转换为可编译的C文件

配置工程选项

分区表

运行LVGL需要用到更多的闪存空间，我们要手动更改分区表以增加应用程序分区的大小。工程文件夹中新建partitions.csv文件，内容如下：

1
2
3
4
5
6
# Name,   Type, SubType, Offset,  Size, Flags
# Note: if you have increased the bootloader size, make sure to update the offsets to avoid overlap
nvs,      data, nvs,        0x10000,   0x6000,
phy_init, data, phy,               ,   0x1000,
factory,  app,  factory,           ,   0x2c0000,

sdk configuration

此设置在左下角齿轮。

  • 搜索partition table，将分区方式更改为自定义分区表
  • Flash size：增大为4MB
  • LV_COLOR_16_SWAP: 勾选
  • LV_FONT：18号
  • Screen_Transparency：勾选
    优化内存分配机制：
  • LV_MEM_CUSTOM：勾选
  • LV_MEMCPY_MEMSET_STD：勾选
  • CONFIG_LV_ATTRIBUTE_FAST_MEM：勾选
    搜索logging，将其使能，我们就可以通过检查log来排查问题。
    搜索FPS可打开性能检查，显示帧率和CPU占用率。

附加功能实现

wifi连接

参考esp-idf\examples\wifi\getting_started\station中的示例，缝纫进自己工程即可

网络同步时钟SNTP

SNTP(Simple Network Time Protocol)，是NTP的简化版，旨在提供基本的时间服务(相较于SsNTP，NTP提供更精确的时间同步，包括时钟偏移和漂移调整,对于我们小型民用产品没什么必要)
C\C++

time_t now 记录的是1970年1月1日午夜UTC至今的秒数

struct tm timeinfo 则是一个包含年月日时分秒的结构体

使用stdlib.h中的setenv(“TZ”, “CST-8”, 1);tzset();设定时区

使用time(&now),将当前时间赋值给now变量，再使用localtime_r(&now, &timeinfo)将时间戳转变为本地时间

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
#include <time.h>
#include <sys/time.h>
#include "esp_sntp.h"
#include "stdlib.h"

static void obtain_time(void)
{
    initialize_sntp();

    // 等待时间设置成功
    time_t now = 0;
    struct tm timeinfo = {0};
    int retry = 0;
    const int retry_count = 10;
    //等待并校验时间是否正确，C标准中.tm_year从1900年开始（注意与先前的时间戳区分，其从1970年开始）
    while (timeinfo.tm_year < (2016 - 1900) && ++retry < retry_count)
    {
        ESP_LOGI(TAG, "Waiting for system time to be set... (%d/%d)", retry, retry_count);
        vTaskDelay(pdMS_TO_TICKS(2000));
        time(&now);
        localtime_r(&now, &timeinfo);
    }
    // 时间已设置
    ESP_LOGI(TAG, "Time is set");
}

static void initialize_sntp(void)
{
    ESP_LOGI(TAG, "Initializing SNTP");

    // 设置时区为中国标准时间 UTC+8
    setenv("TZ", "CST-8", 1);
    tzset();

    sntp_setoperatingmode(SNTP_OPMODE_POLL);
    sntp_setservername(0, "pool.ntp.org");
    sntp_init();
}
